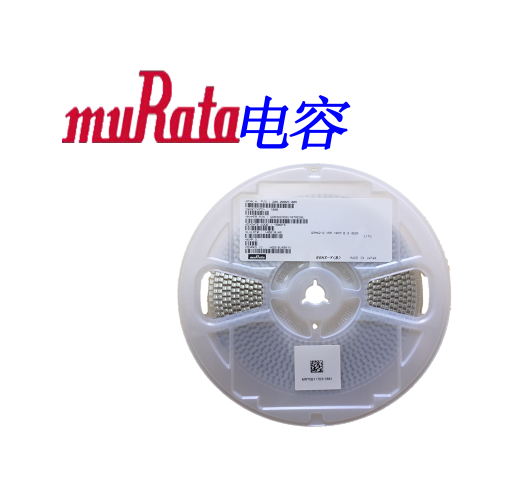

•MURATA电容
MURATA电容产品规格书![](/77/telide/edit_file/Image/2017-7-26/2017072616430131.jpg)
MURATA简介:
![](/77/telide/edit_file/Image/2017-7-26/2017072616430131.jpg)
MURATA简介:
日本村田是世界五百强公司,其生产的电子元器件广泛应用于电子通讯的各个方面,生产的产品有电容,滤波器,射频头,电感,传感器,晶振等。
MURATA电容作用:
1. 去耦、
2. 平滑电路、
3. 温度补偿型、
4. 调谐电路、
5. 振荡电路、
6. 高频滤波电路。
MURATA电容产品特性:
1.外形尺寸小。
2.无极性,规范化的自动贴片安装外形。
3.闭合电路,无交互干扰,适合于高密度安装。
4.可焊性和耐焊性优,适合于流焊和再流焊。
MURATA电容应用:
广泛应用于智能家居,移动通信,照明,工业设备,家电,个人电脑等电子产品。
MURATA电容GRM系列品名表示法:
品名完整型号GRM188R60J106ME47D。
品名完整型号GRM188R60J106ME47D。
GRM/镀锡电极品(一般用系列)。
188/尺寸(长*宽*厚);
封装尺寸代码:
GRM系列开头033、155、188、21、31、32、42、43、55等,具体的对应值如下:
封装尺寸代码:
GRM系列开头033、155、188、21、31、32、42、43、55等,具体的对应值如下:
注:国内通用尺寸表示是(长*宽*厚)1.6*0.8*0.8mm(单位为mm),国际上通用尺寸数字表示为0603(单位为inch)。
033=0.6*0.3*0.3mm/0201、
155=1.0*0.5*0.5mm/0402、
188=1.6*0.8*0.8mm/0603、
21B=2.0*1.25*1.25mm/0805、
31C=3.2*1.6*1.6mm/1206、
32E=3.2*2.5*2.5mm/1210、
42A=-4.5*2.0*1.0mm/1808、
43D=4.5*3.2*2.0mm/1812、
55D=5.7*5.0*2.0mm/2220。
R6/表示材质(X5R);
常用材质村田代码有R6、R7、5C等,具体的对应值如下:
R6=X5R、
R7=X7R、
5C=COG。
R6工作温度是-55度至+85度,温度系数是+-15%;
R7工作温度是-55度至+125度,温度系数是+-15%;
5C工作温度是-25度至+125度,温度系数是0+-30ppm/度。
100PF以下小容值的一般采用5C材质,100PF至1UF的一般采用R7材质,1UF以上一般采用R6材质,100PF至100NF个别要求精度会选用5C材质、材质的选用直接影响到电容值精度与耐温的稳定性。
0J/表示额定电压(DC6.3V);
常用电压村田表示有0J、1A、1C、1E、1H、2A等,对应值如下:
0J=6.3V、1A=10V、1C=16V、1E=25V、1H=50V、2A=100V。
106/表示静电容量(10UF);
由3位字母数字表示,单位为pF。第1位和第2位数字为有效数字,第3位数字表示有效数字后的0的个数,有小数点时以大写字母“R”表示,此时所有数字均为有效数字。
由3位字母数字表示,单位为pF。第1位和第2位数字为有效数字,第3位数字表示有效数字后的0的个数,有小数点时以大写字母“R”表示,此时所有数字均为有效数字。
比如:R80表示0.80=0.5pF;1R2表示1.2pF;101表示100pF(也就是前2位10为有效数字,第3位1为前面10有效数字后0的个字为1个。)
1纳法(NF)=1000皮法(pF),1微法(UF)=1000纳法(NF) 。
M/表示静电容量允许偏差(+-20%);
静电容量允许偏差,也就是常说的档位、精密度。
常用档位有B、C、D、J、K、M具体对应值如下:
B=+-0.1pF,C=+-0.25pF,D=+-0.5pF,J=+-5%,K=+-10%,M=+-20%。
正常5C材质的精度可做到B、C、D、J档;R6、R7材质的精度可做到K、M档。
E47/规格代码
(可忽略,不重要),
(可忽略,不重要),
D/包装方式(直径180MM纸带编带盘装);
常用包装方式有L、D、B等,具体方式如下:
L表示直径180mm的压纹带(塑料)编带盘装;D表示直径180mm纸带编带盘装;B表示散袋装。
